هنر و دانشِ تبدیل کانال های چهارگوش به گرد : بهینه سازی جریان هوا در سیستم های تهویه مطبوع خانگی

در قلب هر سیستم تهویه مطبوع خانگی کارآمد شبکه ای نامرئی از کانال ها نهفته است که وظیفه ی انتقال هوا را بر عهده دارند. این شریان های حیاتی هوای مطبوع را در سراسر فضا به گردش درآورده و آسایش حرارتی و کیفیت هوای داخل ساختمان را تضمین می کنند. در این میان نقطه ی تلاقی کانال های چهارگوش و گرد به عنوان یک چالش فنی و مهندسی ظریف نقشی کلیدی در عملکرد بهینه سیستم ایفا می کند.

در بسیاری از ساختمان های مسکونی به ویژه در فضاهایی با محدودیت ارتفاع سقف کاذب یا موانع معماری استفاده از کانال های چهارگوش برای انشعاب گیری و توزیع هوا رایج است. این کانال ها به دلیل شکل هندسی شان امکان عبور از فضاهای باریک و انطباق با ساختار بنا را فراهم می آورند. با این حال در مسیر اصلی انتقال هوا به ویژه در سیستم های پیشرفته تر و مدرن کانال های گرد به دلایل متعددی از جمله مقاومت کمتر در برابر جریان هوا و راندمان بالاتر ارجحیت دارند.

این تضاد شکلی ضرورت استفاده از قطعات واسطه را به وجود می آورد : این قطعات که اغلب نادیده گرفته می شوند در واقع نقش پل ارتباطی را میان دو دنیای متفاوت کانال کشی برای کانال هواساز را ایفا می کنند. طراحی و ساخت دقیق این تبدیل ها مستقیماً بر کارایی صدا و طول عمر سیستم تهویه مطبوع تاثیرگذار است. یک تبدیل نامناسب می تواند منجر به افت فشار ناخواسته افزایش صدای جریان هوا و در نهایت کاهش راندمان کلی سیستم شود.

چرا تبدیل؟ ضرورت و مزایای کانال های گرد

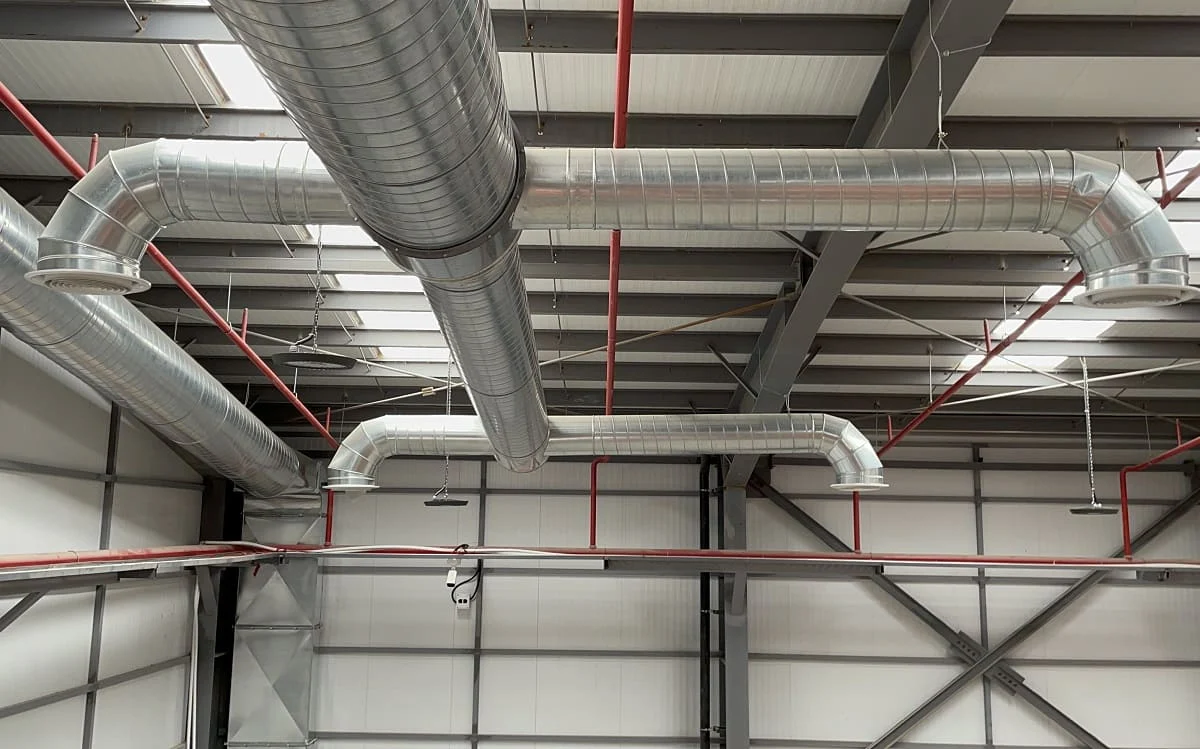

انتخاب کانال های گرد برای مسیرهای اصلی هوا در سیستم های تهویه مطبوع تصمیمی مبتنی بر اصول مهندسی و مزایای عملکردی متعدد است. شکل دایره ای کمترین سطح مقطع را در برابر حجم مشخصی از هوا ارائه می دهد. این امر به معنای کاهش اصطکاک داخلی و در نتیجه افت فشار کمتر در طول کانال است. افت فشار کمتر مستقیماً به کاهش توان مصرفی فن و در نهایت صرفه جویی در انرژی منجر می شود.

علاوه بر راندمان کانال های گرد از نظر آکوستیکی نیز برتری دارند. شکل استوانه ای جریان هوای آرام تر و یکنواخت تری را ایجاد می کند و از ایجاد آشفتگی و صدای اضافی جلوگیری می کند. این ویژگی به ویژه در فضاهای مسکونی که آرامش و سکوت از اهمیت بالایی برخوردار است بسیار حائز اهمیت است.

در مقابل کانال های چهارگوش با وجود انعطاف پذیری بیشتر در انطباق با فضاهای محدود معایبی نیز دارند. گوشه های تیز این کانال ها نقاطی برای تجمع گرد و غبار و رشد میکروارگانیسم ها به شمار می روند. تمیز کردن و نگهداری کانال های چهارگوش نیز به مراتب دشوارتر از کانال های گرد است.

بنابراین استفاده ترکیبی از کانال های چهارگوش و گرد راهکاری هوشمندانه به نظر می رسد. کانال های چهارگوش برای فضاهای محدود و انشعاب گیری های نهایی و کانال های گرد برای مسیرهای اصلی و طولانی تر ترکیبی بهینه از کارایی انعطاف پذیری و سهولت نگهداری را ارائه می دهند. در این میان کیفیت و دقت ساخت تبدیل های چهارگوش به گرد نقشی حیاتی در تضمین عملکرد بی نقص این سیستم ترکیبی ایفا می کند.

انواع تبدیل ها : انتخابی متناسب با نیاز

تبدیل های چهارگوش به گرد بر اساس شکل ظاهری و نحوه ی اتصال به انواع مختلفی تقسیم می شوند. انتخاب نوع مناسب بستگی به شرایط نصب فضای موجود و الزامات عملکردی سیستم دارد.

• تبدیل های هم مرکز (Concentric) : در این نوع تبدیل مرکز کانال چهارگوش و گرد بر یک راستا قرار می گیرند. تبدیل های هم مرکز جریان هوای متقارن و یکنواختی را ایجاد می کنند و برای کاربردهایی که نیاز به کمترین افت فشار است مناسب هستند. این نوع تبدیل اغلب در مسیرهای مستقیم کانال کشی و زمانی که فضای کافی برای نصب وجود دارد استفاده می شود.
• تبدیل های غیرهم مرکز (Eccentric) : در تبدیل های غیرهم مرکز مرکز کانال گرد نسبت به مرکز کانال چهارگوش جابجا شده است. این نوع تبدیل برای فضاهایی که محدودیت ارتفاع وجود دارد و نیاز است کانال گرد به یک سمت متمایل شود ایده آل است. تبدیل های غیرهم مرکز انعطاف پذیری بیشتری در طراحی مسیر کانال کشی ارائه می دهند اما ممکن است نسبت به تبدیل های هم مرکز افت فشار بیشتری ایجاد کنند.
• تبدیل های تدریجی (Gradual) : در این نوع تبدیل تغییر از شکل چهارگوش به گرد به صورت تدریجی و با شیب ملایم انجام می شود. تبدیل های تدریجی جریان هوای آرام تر و کم تلاطم تری را ایجاد می کنند و برای سیستم های حساس به صدا و افت فشار توصیه می شوند. ساخت این نوع تبدیل ها پیچیده تر و زمان برتر است اما عملکرد بهتری را ارائه می دهند.
• تبدیل های سریع (Abrupt) : در مقابل تبدیل های تدریجی تبدیل های سریع قرار دارند که تغییر شکل به صورت ناگهانی و در یک نقطه ی کوتاه انجام می شود. این نوع تبدیل ها ساده تر و ارزان تر هستند اما افت فشار بیشتری ایجاد می کنند و ممکن است باعث ایجاد صدا و آشفتگی در جریان هوا شوند. استفاده از تبدیل های سریع در سیستم های خانگی با حساسیت پایین تر به صدا و افت فشار قابل قبول است.

جنس و ساخت : دقت در جزئیات تضمین کیفیت

جنس مواد به کار رفته در ساخت تبدیل های چهارگوش به گرد تاثیر مستقیمی بر طول عمر مقاومت در برابر خوردگی و عملکرد آکوستیکی آن ها دارد. ورق گالوانیزه به دلیل قیمت مناسب مقاومت خوب در برابر زنگ زدگی و سهولت شکل دهی رایج ترین ماده ی مورد استفاده در ساخت کانال ها و تبدیل های تهویه مطبوع است.

در سیستم های با رطوبت بالا یا محیط های خورنده استفاده از آلومینیوم یا استنلس استیل به دلیل مقاومت بیشتر در برابر خوردگی توصیه می شود. آلومینیوم علاوه بر مقاومت در برابر خوردگی وزن کمتری نیز دارد که حمل و نصب آن را آسان تر می کند. استنلس استیل گران ترین گزینه است اما بالاترین مقاومت را در برابر خوردگی و حرارت دارد و برای کاربردهای خاص مانند سیستم های تهویه مطبوع صنعتی یا آزمایشگاهی مناسب است.

روش های ساخت تبدیل های چهارگوش به گرد بسته به جنس مواد ابعاد و دقت مورد نیاز متفاوت است. برای ورق گالوانیزه و آلومینیوم روش های شکل دهی دستی پرس کاری و رول فرمینگ رایج است. در ساخت تبدیل های استنلس استیل معمولاً از روش های جوشکاری و برش لیزری استفاده می شود.

دقت در ساخت و مونتاژ تبدیل ها از اهمیت بالایی برخوردار است. لبه های تیز و ناهموار می تواند باعث ایجاد آشفتگی در جریان هوا و افزایش صدای سیستم شود. اتصالات باید کاملاً آب بند و هوا بند باشند تا از نشتی هوا و کاهش راندمان سیستم جلوگیری شود. استفاده از درزگیرهای مناسب و بست های محکم برای اطمینان از آب بندی کامل اتصالات ضروری است.

طراحی و نصب : گام های کلیدی برای عملکرد بی نقص

طراحی صحیح تبدیل های چهارگوش به گرد نیازمند دانش فنی و آشنایی با اصول جریان سیالات و تهویه مطبوع است. ابعاد تبدیل زاویه ی تغییر شکل و نوع تبدیل (هم مرکز غیرهم مرکز تدریجی سریع) باید با توجه به دبی هوا سرعت جریان و محدودیت های فضایی به دقت محاسبه و انتخاب شوند.

در طراحی تبدیل ها باید به حداقل رساندن افت فشار و صدای جریان هوا توجه ویژه ای شود. استفاده از تبدیل های تدریجی و هم مرکز و اجتناب از زوایای تند و تغییر شکل های ناگهانی به کاهش افت فشار و صدا کمک می کند. همچنین انتخاب ابعاد مناسب برای تبدیل به گونه ای که سرعت جریان هوا در محدوده مجاز باقی بماند از اهمیت بالایی برخوردار است.

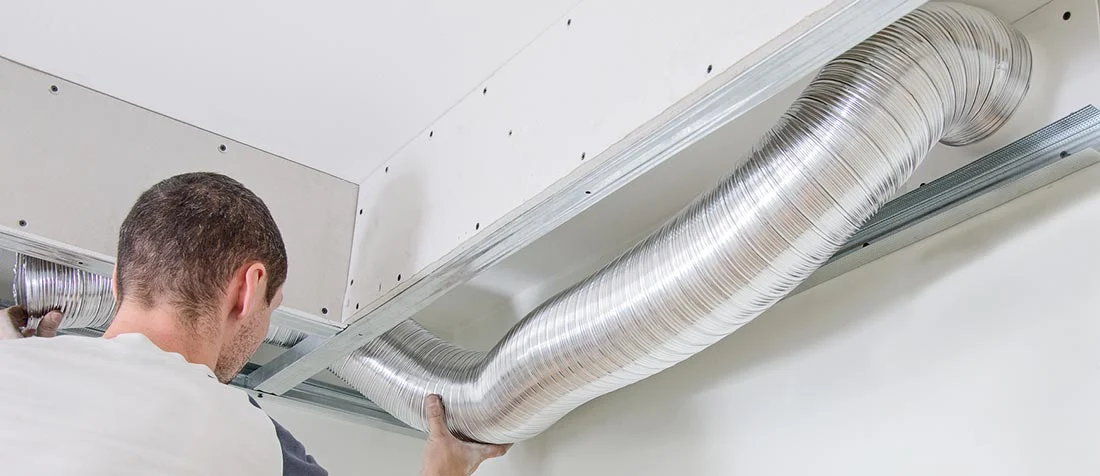

نصب صحیح تبدیل های چهارگوش به گرد به اندازه ی طراحی دقیق آن ها در عملکرد سیستم موثر است. تبدیل ها باید به گونه ای نصب شوند که کاملاً هم راستا و محکم باشند. استفاده از ساپورت های مناسب برای نگهداری وزن تبدیل و کانال های متصل به آن از اهمیت بالایی برخوردار است.

در هنگام نصب باید به جهت جریان هوا نیز توجه شود. معمولاً تبدیل ها به گونه ای طراحی می شوند که جریان هوا از سمت چهارگوش به سمت گرد باشد. نصب برعکس تبدیل می تواند باعث افزایش افت فشار و کاهش راندمان سیستم شود. پس از نصب تمامی اتصالات باید به دقت بررسی و آب بندی شوند تا از هرگونه نشتی هوا جلوگیری شود.

ابزار و تجهیزات : ملزومات کارگاهی

ساخت و نصب تبدیل های چهارگوش به گرد نیازمند مجموعه ای از ابزار و تجهیزات تخصصی است. برای ساخت تبدیل ها ابزارهایی مانند قیچی ورق بری دستگاه رول فرمینگ دستگاه نقطه جوش و دستگاه جوش CO۲ (برای استنلس استیل) مورد نیاز است. همچنین ابزارهای اندازه گیری دقیق مانند کولیس و زاویه سنج برای اطمینان از دقت ابعاد و زوایا ضروری است.

برای نصب تبدیل ها ابزارهایی مانند دریل پیچ گوشتی انبردست و آچار فرانسه مورد نیاز است. همچنین استفاده از ابزارهای ایمنی مانند دستکش عینک ایمنی و ماسک در هنگام کار با ابزار و مواد ضروری است.

در کارگاه های مجهزتر از دستگاه های CNC برای برش و شکل دهی ورق استفاده می شود. این دستگاه ها دقت و سرعت ساخت را به طور قابل توجهی افزایش می دهند و امکان تولید انبوه تبدیل های با کیفیت بالا را فراهم می کنند.

اشتباهات رایج و راهکارهای رفع آن ها

در طراحی و نصب تبدیل های چهارگوش به گرد اشتباهاتی رایج وجود دارد که می تواند منجر به کاهش راندمان و افزایش صدای سیستم شود. یکی از رایج ترین اشتباهات انتخاب ابعاد نامناسب برای تبدیل است. تبدیل های کوچک تر از حد مورد نیاز باعث افزایش سرعت جریان هوا و افت فشار می شوند. تبدیل های بزرگ تر از حد مورد نیاز فضای بیشتری را اشغال می کنند و ممکن است از نظر اقتصادی مقرون به صرفه نباشند.

اشتباه رایج دیگر عدم توجه به نوع تبدیل است. استفاده از تبدیل های سریع در سیستم های حساس به صدا می تواند باعث ایجاد صدای ناخوشایند شود. همچنین استفاده از تبدیل های هم مرکز در فضاهای محدود ممکن است امکان پذیر نباشد.

عدم آب بندی صحیح اتصالات یکی دیگر از اشتباهات رایج است. نشتی هوا از اتصالات باعث کاهش راندمان سیستم و افزایش مصرف انرژی می شود. استفاده از درزگیرهای نامرغوب یا نصب نادرست بست ها می تواند منجر به نشتی هوا شود.

برای رفع این اشتباهات لازم است در طراحی و نصب تبدیل ها دقت و توجه کافی به جزئیات صورت گیرد. محاسبات دقیق ابعاد انتخاب نوع مناسب تبدیل و آب بندی صحیح اتصالات از جمله اقدامات کلیدی برای جلوگیری از بروز مشکلات است.

تبدیل کانال های چهارگوش به گرد جزء حیاتی و اغلب نادیده گرفته شده در سیستم های تهویه مطبوع خانگی است. درک اهمیت این قطعات انتخاب نوع مناسب طراحی دقیق ساخت با کیفیت و نصب صحیح آن ها نقش بسزایی در عملکرد بهینه راندمان بالا و طول عمر سیستم تهویه مطبوع ایفا می کند.

با توجه به نکات فنی و اجرایی مطرح شده در این مقاله مهندسان معماران پیمانکاران و سازندگان می توانند با اطمینان بیشتری نسبت به طراحی و اجرای سیستم های تهویه مطبوع کارآمد و آسایش بخش اقدام نمایند. استفاده صحیح از تبدیل ها نه تنها به بهبود عملکرد سیستم کمک می کند بلکه به کاهش مصرف انرژی و ایجاد محیطی سالم تر و آرام تر در فضاهای مسکونی نیز منجر می شود.

سوالات متداول برای ساخت کانال هوا در خانه

سوال ۱ : آیا می توان تبدیل های چهارگوش به گرد را به صورت دستی و در خانه برای کولر آبی ساخت؟

بله ساخت تبدیل های ساده به صورت دستی در محل پروژه امکان پذیر است به ویژه برای سیستم های کوچک و غیرحساس. با این حال برای سیستم های بزرگ تر و حساس تر توصیه می شود از تبدیل های پیش ساخته و کارخانه ای استفاده شود که از دقت و کیفیت بالاتری برخوردارند.

سوال ۲ : بهترین نوع تبدیل برای سیستم تهویه مطبوع خانگی کدام است؟

انتخاب بهترین نوع تبدیل بستگی به شرایط نصب و الزامات عملکردی سیستم دارد. به طور کلی تبدیل های تدریجی و هم مرکز برای سیستم های خانگی مناسب تر هستند زیرا افت فشار و صدای کمتری ایجاد می کنند. در فضاهای محدود تبدیل های غیرهم مرکز می توانند راهکار مناسبی باشند.

سوال ۳ : چگونه می توان از درز بندی کامل اتصالات تبدیل ها اطمینان حاصل کرد؟

برای اطمینان از آب بندی کامل اتصالات تبدیل ها استفاده از درزگیرهای الاستومری با کیفیت بالا و بست های محکم توصیه می شود. پس از نصب می توان با استفاده از تست دود یا تست فشار از عدم وجود نشتی هوا در اتصالات اطمینان حاصل کرد.
